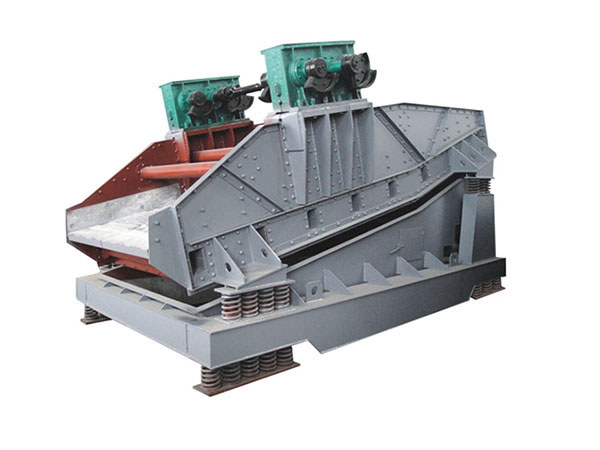

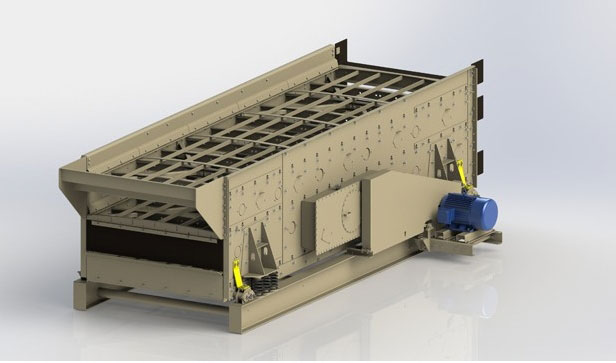

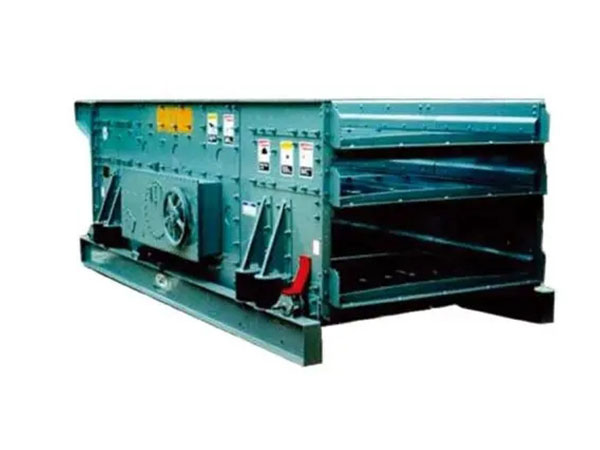

哈密三轴椭圆振动筛是一种筛分设备，通过三轴激振器产生椭圆振动轨迹，结合圆振动与直线振动的优势，适用于哈密地区矿山、砂石、煤炭等行业的中细粒度物料分级与脱水。其的运动轨迹和结构设计，可显著提升筛分效率（达90%以上），并适应哈密多风沙、高低温的严苛环境。以下是详细技术解析与应用指南：

核心结构与工作原理

1. 三轴激振系统

   • 激振器布局：三组偏心块呈特定角度分布，通过齿轮同步旋转，合成椭圆形振动轨迹（长轴与短轴比可调）。

   • 振动参数：频率800-1500次/分钟，振幅2-8mm，轨迹椭圆度（长轴/短轴）1.5-3.0，适应不同物料特性。

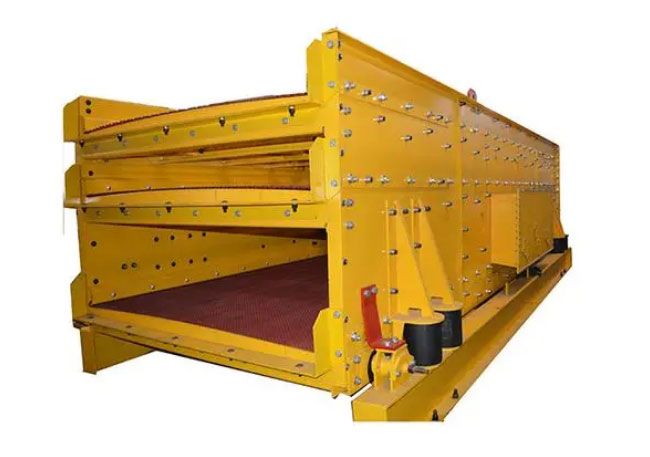

2. 筛箱与筛网

   • 筛箱：箱体采用高强度钢板（Q345）焊接，内衬耐磨橡胶或聚氨酯，抗冲击寿命延长30%。

   • 筛网：多层配置（2-4层），上层粗筛（孔径5-50mm），下层细筛（0.1-5mm），可选聚氨酯、锰钢或复合材质。

3. 动力与传动

   • 电机驱动：双电机或三电机驱动，功率范围7.5-75kW，变频调速控制振动强度。

   • 同步齿轮箱：确保三轴激振器相位同步，避免轨迹失真。

4. 减震支撑

   • 弹簧组：橡胶复合弹簧或空气弹簧，隔振效率>85%，减少对地基的冲击。



针对哈密工况的优化设计

性能优势与适用场景

1. 椭圆轨迹优势

   • 筛分：椭圆运动延长物料筛面停留时间，提升透筛率。

   • 防堵孔：垂直方向加速度高，清理筛网，减少堵塞。

   • 适应性强：通过调节偏心块相位角，可切换圆、直线或椭圆振动模式。

2. 典型应用场景

   • 矿山行业：铁矿石、铜矿的粗、中、细三级筛分（如0-5mm、5-20mm、20-50mm）。

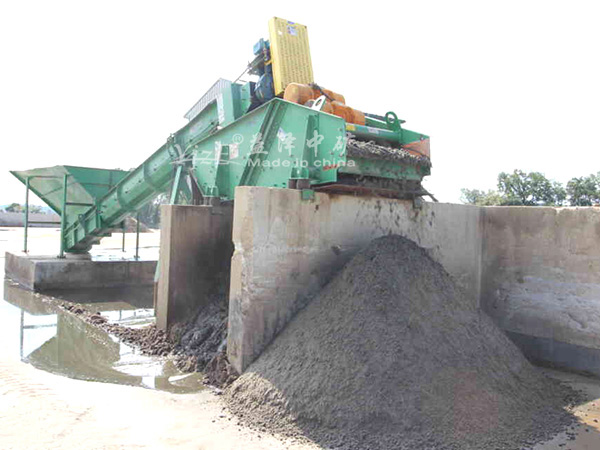

   • 砂石骨料：机制砂脱水（含水率≤15%）、碎石分级（0-5mm细砂回收）。

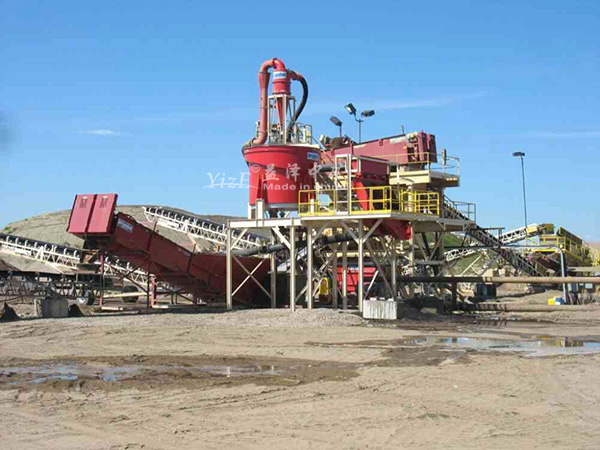

   • 煤炭洗选：原煤分级（脱泥、脱介）、煤矸石分离。




关键参数与选型建议

1. 选型参数

   参数	推荐范围	说明
   处理量（t/h）	50-800	铁矿选200-500t/h，砂石选更高
   筛面尺寸（m）	1.8×4.5至3.6×7.5	大尺寸适配高产能需求（如3.6×7.5）
   筛网层数	2-4层	多层分级可减少设备占地
   功率（kW）	15-55×2（双电机驱动）	300t/h机型约需30kW×2电机

2. 配置建议

   • 哈密砂石场：选3层筛网（5mm/2mm/0.5mm），集成循环水系统，处理量300t/h。

   • 金属矿山：2层筛网（20mm/5mm），激振力150kN，适配破碎返料需求。

   • 智能控制：加装物料流量传感器，自动调节椭圆轨迹长轴比（1.5-3.0动态优化）。



哈密本地应用案例

1. 案例1：哈密某铁矿筛分线

   • 需求：原矿粒度0-80mm，需分级为0-5mm（入磨）、5-30mm（返破）、30-80mm（废石）。

   • 方案：3.0×7.5m三轴椭圆筛（筛孔30mm/10mm/5mm），变频控制椭圆轨迹。

   • 效果：筛分效率92%，年节省电耗18万元，返破量减少25%。

2. 案例2：砂石厂细砂回收

   • 问题：机制砂含粉量高（15%），需脱水并回收0.1-0.6mm细砂。

   • 方案：2.4×6.0m椭圆筛（下层0.2mm聚氨酯筛网）+高压喷淋。

   • 效益：细砂回收率95%，含水率≤14%，年增收益120万元。



运维与故障处理

1. 日常维护

   • 每日检查：筛网破损、激振器温度（≤75℃）、喷淋水压。

   • 每周润滑：激振器轴承注脂（高温型，如美孚XHP 461）。

   • 每月校准：三轴同步齿轮箱啮合间隙（误差≤0.1mm）。

2. 常见故障与对策

   故障现象	原因	解决方法
   轨迹异常（非椭圆）	齿轮磨损/相位角失调	更换同步齿轮，调整偏心块角度
   筛面物料堆积	进料不均/振幅过低	优化布料器，调高激振力至额定值
   轴承过热	润滑不足或沙尘侵入	清洗轴承腔，升级密封结构

经济性分析（以3.0×7.5m机型为例）
